本文介紹一套基于XL802通信主機的生產設備接入企業MES方案，可以很好地解決設備因協議不兼容、或離服務器較遠而無法聯網問題。

一、 方案背景

在現代制造業中，各種生產設備、生產系統和監控系統，需要接入企業 MES 系統，以便高效管理。但 MES 系統往往只支持某幾個特定的通信協議，使得輸出接口并不統一的生產設備和系統無法接入 MES 。

本文介紹一套 基于 XL802 通信主機的生產設備接入企業 MES 方案 ，可以很好地解決設備因協議不兼容、或離服務器較遠而無法聯網問題。

二、 方案設計

1 、設備選型

本方案選擇 XL802 通信主機 ，可兼容 RS485 、 RS232 、 Ethernet 等 多種通信接口 ，讀取設備或系統的運行數據，進行 通信協議轉換 處理后，再通過 Ethernet 或 Wi-Fi ，接入 LAN ，轉發數據至 MES 系統?？赏ㄟ^ XBUS （ 485 ）總線，擴展信號輸入、輸出模塊。

2 、網絡傳輸

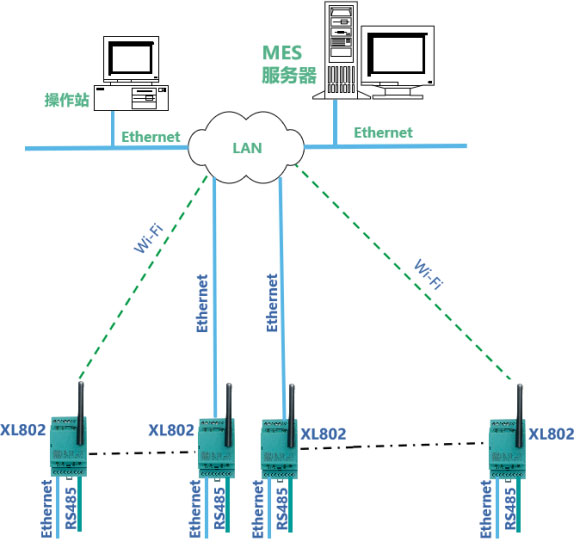

? XL802 通信主機通過 Ethernet 或 Wi-Fi ，接入 LAN ，連接 MES 服務器。

△系統架構示意圖

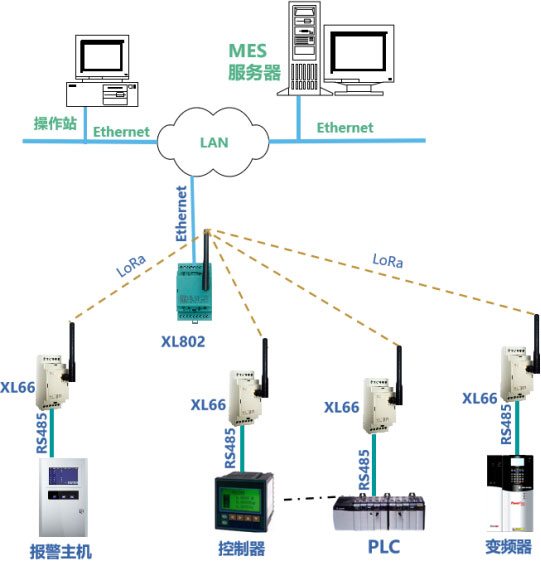

? 對于安裝分散，離LAN接口遠的設備，選擇XL802通信主機與XL66無線轉換器配合使用的方案。

XL66無線轉換器通過RS485/RS232接口讀取設備數據，設計XL802通信主機安裝在LAN口附近接入局域網，并通過LoRa無線接口，從XL66無線讀取設備的運行數據，通信協議轉換處理后，通過Ethernet，轉發數據至MES。

△系統架構示意圖

三、方案效益

設備兼容性提升：XL802支持多種通信接口，具有強大的協議轉換功能，可以解決不同設備和MES之間通信協議不兼容的問題，使得各種接口類型的設備都能夠接入該系統，大大提升了設備的兼容性；

實時監控：設備數據接入MES系統，實現了對設備運行狀態和生產過程的實時監控，及時發現問題并采取相應措施進行調整和優化；

實現智能化管理：設備聯網實現智能化管理，獲得全面、準確的生產數據和分析報告，支持決策制定和生產優化。
